行星及平行齿轮箱故障植入试验平台，可快速模拟在不同转速及负载条件下，行星及平行齿轮箱的行星齿轮、太阳轮、平行齿轮等多种故障特征，完成相关故障诊断的试验研究。
平台组成：

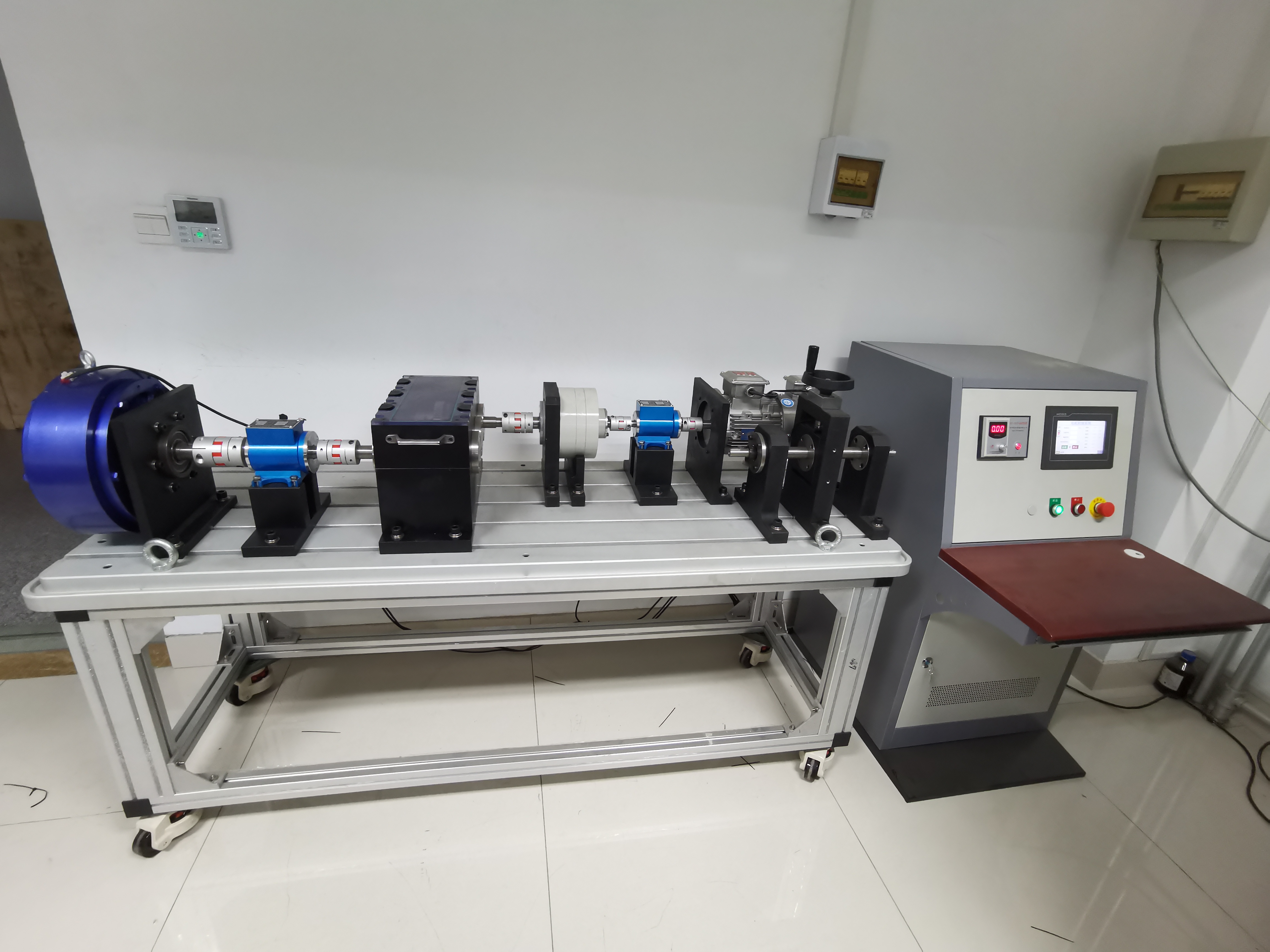

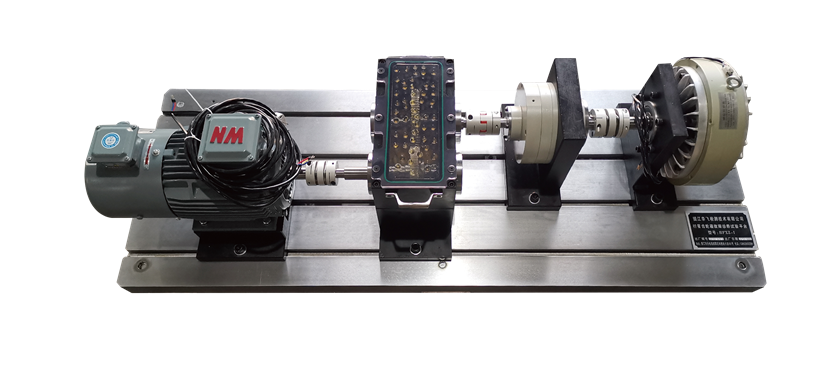

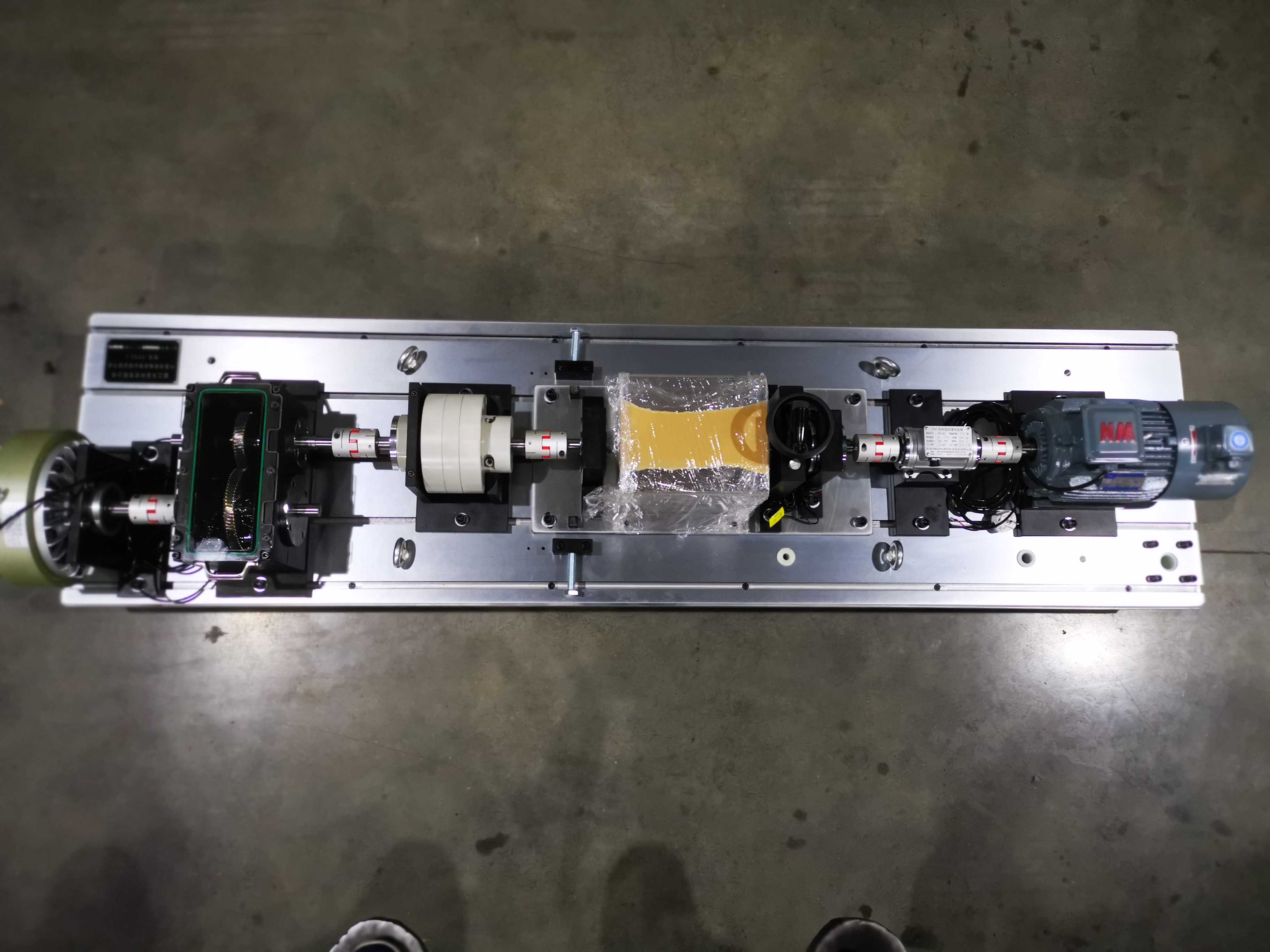

该试验平台由变频驱动电机、行星齿轮箱、平行齿轮箱、转矩转速传感器、制动器、控制电机等组成。
可完成以下试验研究：
- 行星齿轮箱：模拟太阳轮、行星轮及齿圈的裂纹、断齿、点蚀、磨损等故障特征
- 平行齿轮箱：模拟直齿或斜齿轮的裂纹、断齿、点蚀、磨损等故障特征
- 轴承：模拟轴承外圈损伤、内圈损伤、滚珠损伤及保持架损伤等故障特征
|| 行星齿轮箱+平行齿轮箱+轴系，故障植入
HF151G-2 行星及平行齿轮箱故障植入试验平台
-
参数名称参数描述
-
驱动模块交流变频电机，额定功率0.75KW，同步转速1500rpm
-
功能模块轴系总成，行星齿轮箱，平行齿轮箱，转矩转速传感器（转矩量程50N·m，转速量程6000rpm）
-
制动模块磁粉制动器，制动力矩25 N·m
-
底板模块高强度铝合金，尺寸1300mm×350mm，整体氧化
-
其他模块防护模块：PVC透明防护罩；控制系统模块：落地式控制柜，控制系统
