扭转振动试验平台，可快速模拟旋转机械轴系扭转多种状态及振动，通过扭转激振器对轴在静止和任意转速、负载状态下进行扭转激振，快速测试不同直径、不同长度轴的扭振频率。
平台组成：
该试验平台由驱动电机（可选10000rpm高速电机）、滑动轴系、扭转激振器（可选许用转速10000rpm扭转激振器）、磁粉制动器、编码器、底板等部分组成。
可完成以下试验研究：
- 轴系总成：模拟轴系的角度不对中、轴弯曲、质量不平衡、基座松动等故障特征；模拟滑动轴承的油膜涡动、油膜振荡、碰撞等对转子系统产生的不稳定现象
|| 滑动轴承轴系，故障植入

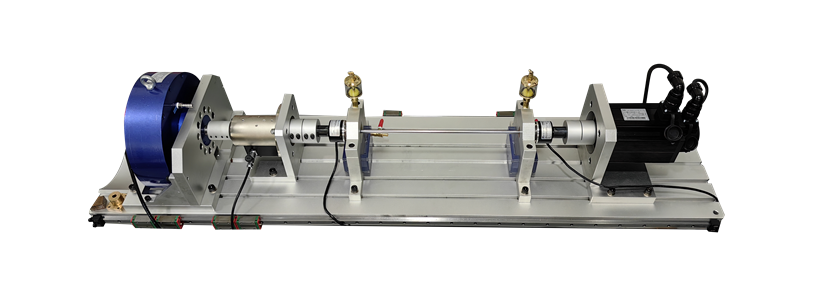

HF122C-1扭转振动试验平台
-
参数名称参数描述
-
驱动模块交流变频电机，额定功率0.75KW，同步转速3000rpm
-
功能模块轴系总成，滑动轴承，平衡盘/叶轮，扭转激振器（扫频时间可调，转矩幅值可调，许用转速2800rpm、扫频范围5～500Hz、扫频最快时间1S），移位装置±2o，扭矩传感器（量程50N·m，含转矩转速显示器）
-
制动模块磁粉制动器，制动力矩5N·m，张力控制器最大输出电流1A
-
底板模块吸振，45#钢，尺寸 1500mm×500mm，T型槽自定位设计，整体镀铬
-
其他模块防护模块：PVC透明防护罩；控制系统模块：落地式控制柜，控制系统；平台总质量约500kg
