行星齿轮箱故障植入试验平台，可快速模拟在不同转速及负载条件下，行星齿轮箱的多种故障特征，完成相关故障诊断的试验研究。
平台组成：

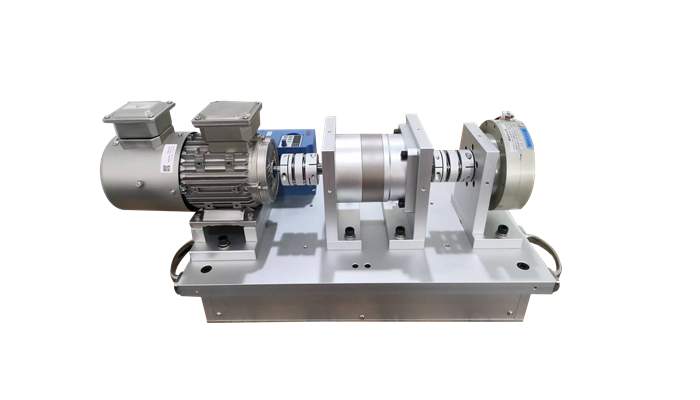

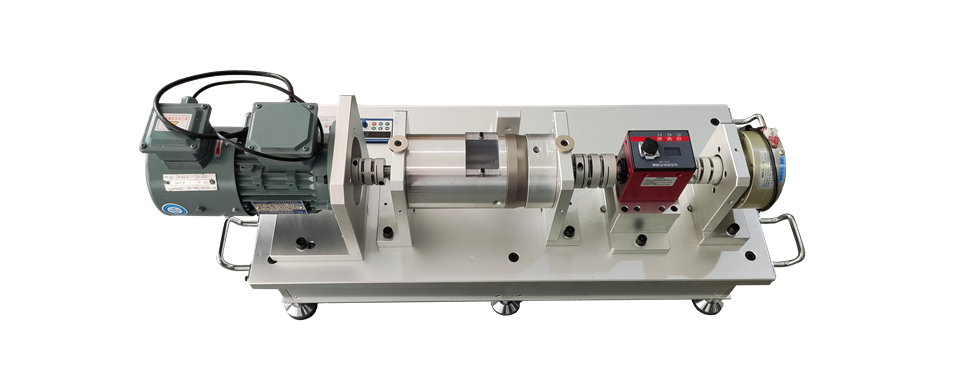

该试验平台由驱动电机、转矩传感器、行星齿轮箱、制动器、底座及控制柜等部分组成。
可完成以下试验研究：
滚动轴承：模拟滚动轴承的内圈损伤、外圈损伤、滚珠损伤及保持架损伤等故障特征
行星齿轮箱：模拟一级太阳轮、行星轮及齿圈断齿、点蚀、裂纹、磨损等故障特征；模拟二级太阳轮、行星轮及齿圈断齿、点蚀、裂纹、磨损等故障特征
主要技术参数：
驱动模块：交流变频电机，额定功率1.5KW，同步转速1500rpm
功能模块：行星齿轮箱，编码器，转矩传感器（转矩量程20N·m）
制定模块：磁粉制动器，制动力矩400 N·m，循环水冷
底板模块：吸振，45#钢，尺寸1560mm×660mm，整体镀铬，配套铝合金支架
其他模块：防护模块：PVC透明防护罩，控制系统模块：立杆式控制柜，控制系统
|| 行星齿轮箱，故障植入
HF112G-2行星齿轮箱故障植入试验平台
